Amatérský ampérmetr do 200A

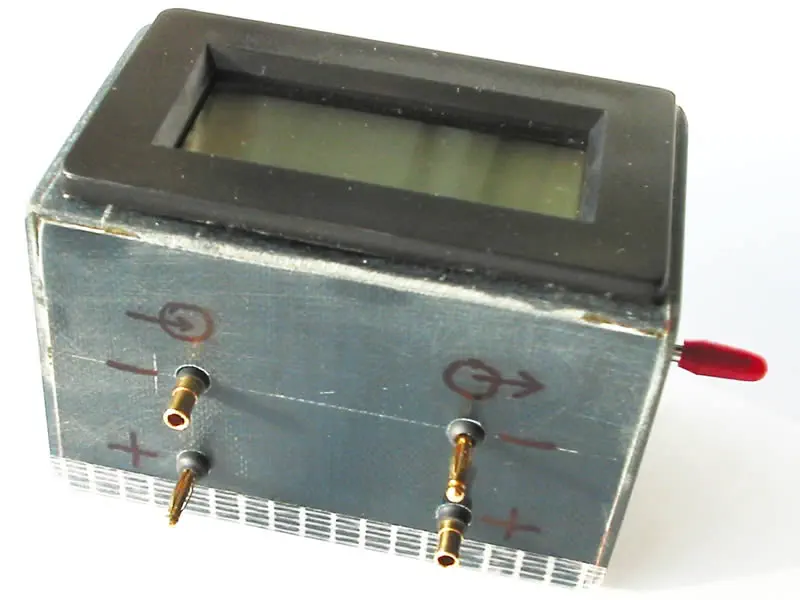

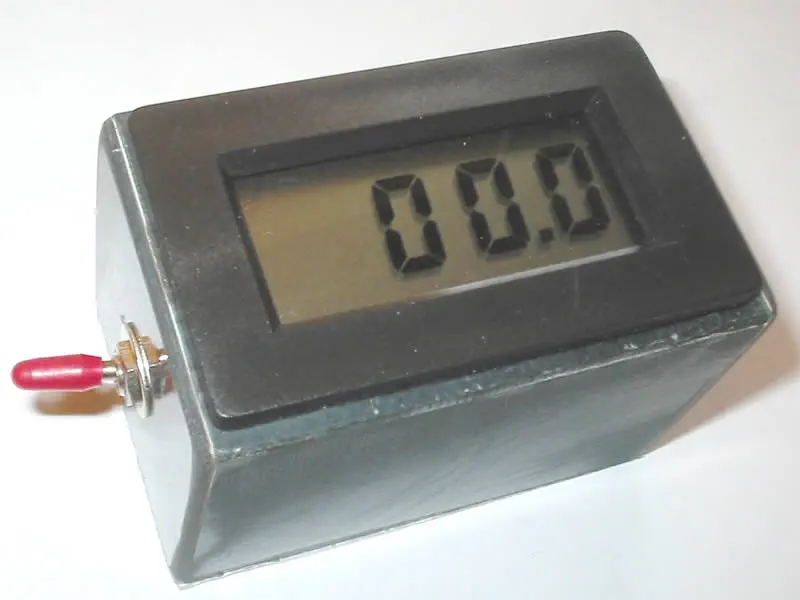

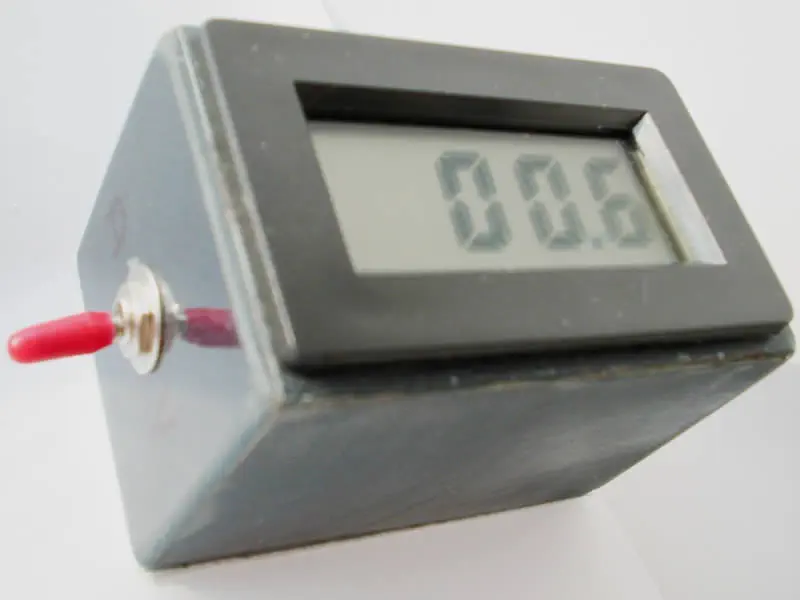

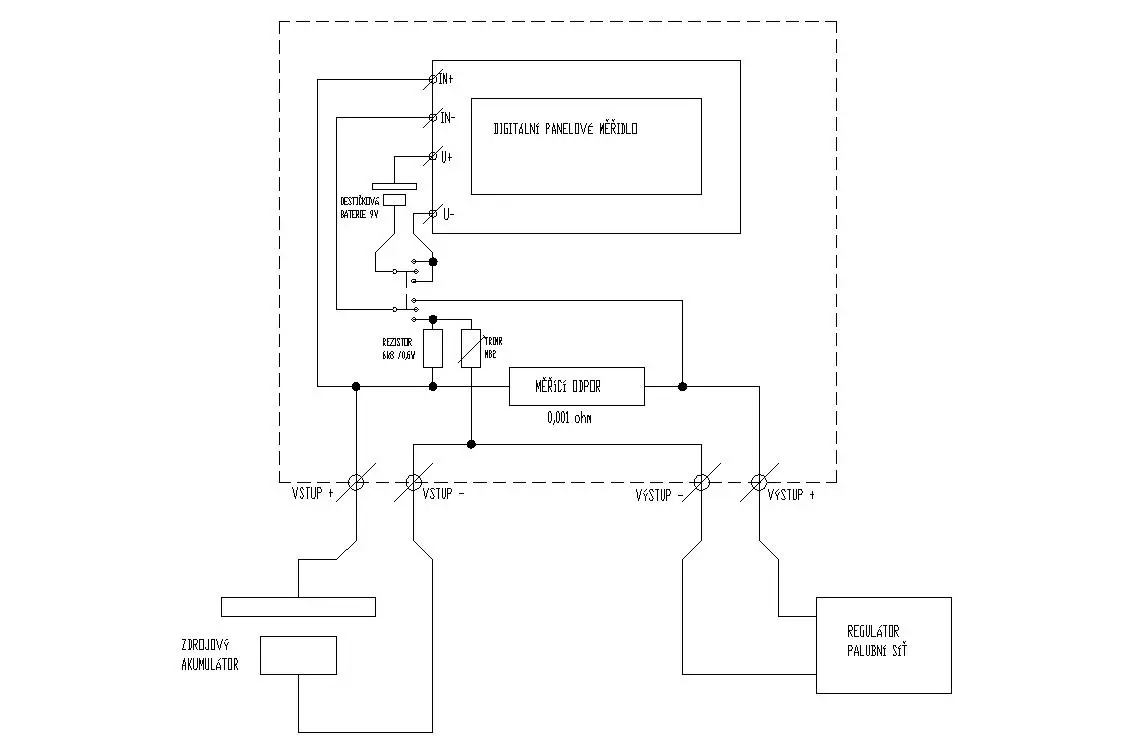

V minulých dnech jsme měli naléhavou potřebu měřit proud motoru s různými vrtulemi. Tak vznikl tento jednoúčelový měřáček. Hlavní součást tvoří digitální panelové měřidlo, které lze zakoupit asi za dvě stovky v obchodech s elektronikou (třeba GM, GES). Jako měřící odpor slouží pásek cuprextitu, ze kterého je i krabička. Tento bočník jsem doladil přidáváním cínové vrstvy tak, aby údaj DPM souhlasil s referenčním měřákem. DPM má v základu většinou rozsah 200mV, zvolil sem proto hodnotu bočníku 1mΩ. Pak vychází rozsah do 200A, což bohatě pokryje naše pohony. Jako zpestření a pro kontrolu, jsem doplnil ještě přepínač pro možnost měřit napětí na regulátoru. Je třípolohový, střední poloha odpojuje destičkovou devítku, kterou je to celé napájeno. Jako vstupní a výstupní konektory jsem zvolil 2mm zlacené ( SATRIA - 29,-Kč), které jsou na subpanelu samonosně napájeny a v průchodu stěnou přetaženy smršťovačkou. Celá stavba trvala asi 3hodiny a investice nepřesáhly 500,-Kč.

Toto univerzální panelové měřidlo je praktická věc, se kterou se dá postavit různé vybavení modeláře. Příště zkusím udělat otáčkoměr, ten mě ještě chybí.
